Émetteur (TX)

Mis à jour le : 11/09/2024 à 15:23

A RETENIR PAR CŒUR

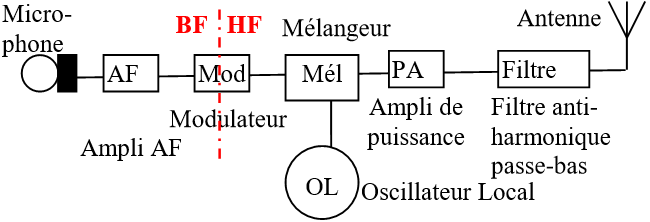

Un synoptique d’émetteur se lit du microphone vers l’antenne. De même que pour les récepteurs, il peut y avoir un ou plusieurs changements de fréquences. Un émetteur est obligatoirement équipé d’un filtre anti-harmonique passe-bas (filtre « en pi » par exemple) pour éviter les rayonnements non essentiels. L’impédance de sortie de l’émetteur (après le filtre) devra être conjuguée avec l’impédance présente à l’entrée de la ligne de transmission.

Lorsque l’émetteur est couplé à un récepteur (formant alors un transceiver ou RTX), certains éléments sont en commun : l’oscillateur local (ainsi, la fréquence de réception varie avec celle de l’émission ; pour cela, la fréquence en sortie du modulateur sera égale à la FI du récepteur), la prise antenne qui permettra d’utiliser le même aérien. Toutes ces possibilités nécessitent un système de commutation (commutateurs, relais électromécaniques ou diodes de commutation) permettant de passer facilement de l’émission à la réception.
