Balun 4:1 à boucle en coaxial 1/2 d’onde

Balun 4:1 à boucle en coaxial 1/2 d’onde

Description

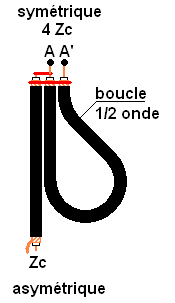

Ce symétriseur est réalisé en câble coaxial d’impédance quelconque mais si son extrémité asymétrique a une impédance Zc, l’impédance au niveau de son extrémité symétrique A et A’ est égale à 4 fois Zc. Par ex. 50 et 200 ohms, 75 et 300 ohms. Côté symétrique, les tresses sont reliées ensemble par soudure. La boucle a une longueur électrique d’une demi-longueur d’onde sa longueur physique peut être calculée en multipliant la demi-longueur d’onde par Vf, le coefficient de vélocité du câble.

Exemple

Pour la fréquence de 145 MHz la longueur d’onde est de :

  • lambda = 300/145 = 2,069m

La demi-longueur d’onde est :

  • lambda/2 = 2,069/2 = 1,034 m

Pour un câble coaxial ordinaire dont Vf = 0,66 la longueur physique est égale à :

  • lg = 1,034 x 0,66 = 0,68 m

Utilisation

Pour la réalisation on devra protéger les extrémités des câbles contre les entrées d’eau en les plaçant dans un boîtier situé au niveau de l’antenne à alimenter. Ce genre de balun, calculé pour une fréquence particulière a une bande passante relativement étroite.
