À RETENIR

C’est un circuit amplificateur RF monté en classe C (générateur de très fortes distorsions harmoniques à cause de sa non-linéarité intrinsèque) dont le filtre de sortie est accordé sur un des harmoniques de la fréquence d’entrée (x2, x3 ou x5 maximum). Si la fréquence doit être multipliée par 9, deux multiplicateurs par 3 seront montés à la suite l’un de l’autre. On ne peut que multiplier par un nombre entier.

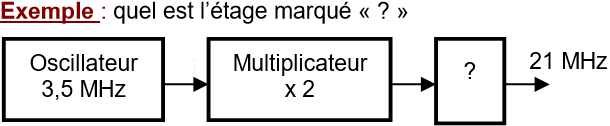

 L’oscillateur génère du 3,5 MHz et la fréquence de sortie est 21 MHz. La fréquence de l’oscillateur est donc multipliée par 6 (21 / 3,5 = 6). Un multiplicateur par 2 est
déjà représenté. Quel est le type d’étage marqué « ? »

Réponse

C’est un étage multiplicateur par 3.

Il faut noter que le spectre d’un signal passant par un multiplicateur est modifié. Par exemple, un signal FM d’excursion de 3 kHz passant dans un doubleur de fréquence aura une excursion de 6 kHz (3 x 2) à la sortie du circuit. Ce signal FM restera exploitable. En revanche, un signal AM ou BLU passant par un multiplicateur de fréquences devient inexploitable car le montage en classe C utilisé n’amplifie que les crêtes du signal.
