Une antenne performante en 27 & 28 MHz ?

Mis à jour le : 12/05/2024 à 10:43

73 les copains !

En fouinant sur le Net je suis tombé sur une antenne directive 3 éléments un peu spéciale et plutôt sympa. Du coup j’en ai fait un petit article en reprenant les infos sur leur site web. Bref, il s’agit d’une antenne pour les radioamateurs mais aussi pour les cibistes DXeurs car cette antenne peut être réglée pour 26-28 MHz ou pour 28-30 MHz.

Pour commencer regardez bien l’image ci-dessous :





Que constatons-nous en premier ? Le SWR reste presque plat de 27 à 28 MHz ! C’est assez phénoménal… Seuls les bords extrêmes montrent une augmentation du SWR et encore ça reste largement exploitable de 26.500 avec 1.5 de SWR à 28.500 MHz avec environ ~1.7. Pas de Gamma-match ni de bobine ! L’alimentation se fait directement par le câble coaxial avec 2 cosses à œillet (non fournies) qu’il vaudra mieux isoler des intempéries d’ailleurs…

Quelle est donc cette antenne ? Il s’agit d’une OP-DES type Yagi à large bande 3 éléments avec un système d’éléments à phase opposée de 26,5 – 28,5 MHz avec une couverture complète de 2 MHz ! (Nouvelle version 2023/24).

Ses gros avantages ?

1. Système d’éléments à phases opposées. Réduit/supprime les lobes secondaires évitant les pertes d’énergie et contribuant à fournir une antenne à large bande.
2. Large plage de fréquences avec un faible SWR.
3. Son gain élevé et/ou son rapport avant arrière performant.
4. Taille de sa flèche. (2,1m ce qui la rend relativement compacte).
5. Modélisation effectuée avec une technologie de 2023 professionnelle ultra précise.
6. Haute qualité des matériaux.
7. Données de stacking (empilage antennes) fournies, pas de calculs à faire…

INFO : OP-DES (Opposing Phase – Driven Element System) est une technologie brevetée, spécialement conçue par Justin Johnson, G0KSC pour les applications HF à large bande hautes performances. C’est une antenne qui’ n’a pas de bobine, de trap, de  Gamma-match ou autre matériel d’adaptation, presque TOUTE la puissance est émise directement dans l’air dans la bonne direction ! (Contrairement à beaucoup d’autres antennes où une partie de l’énergie est rayonnée inutilement vers les lobes secondaires).



---



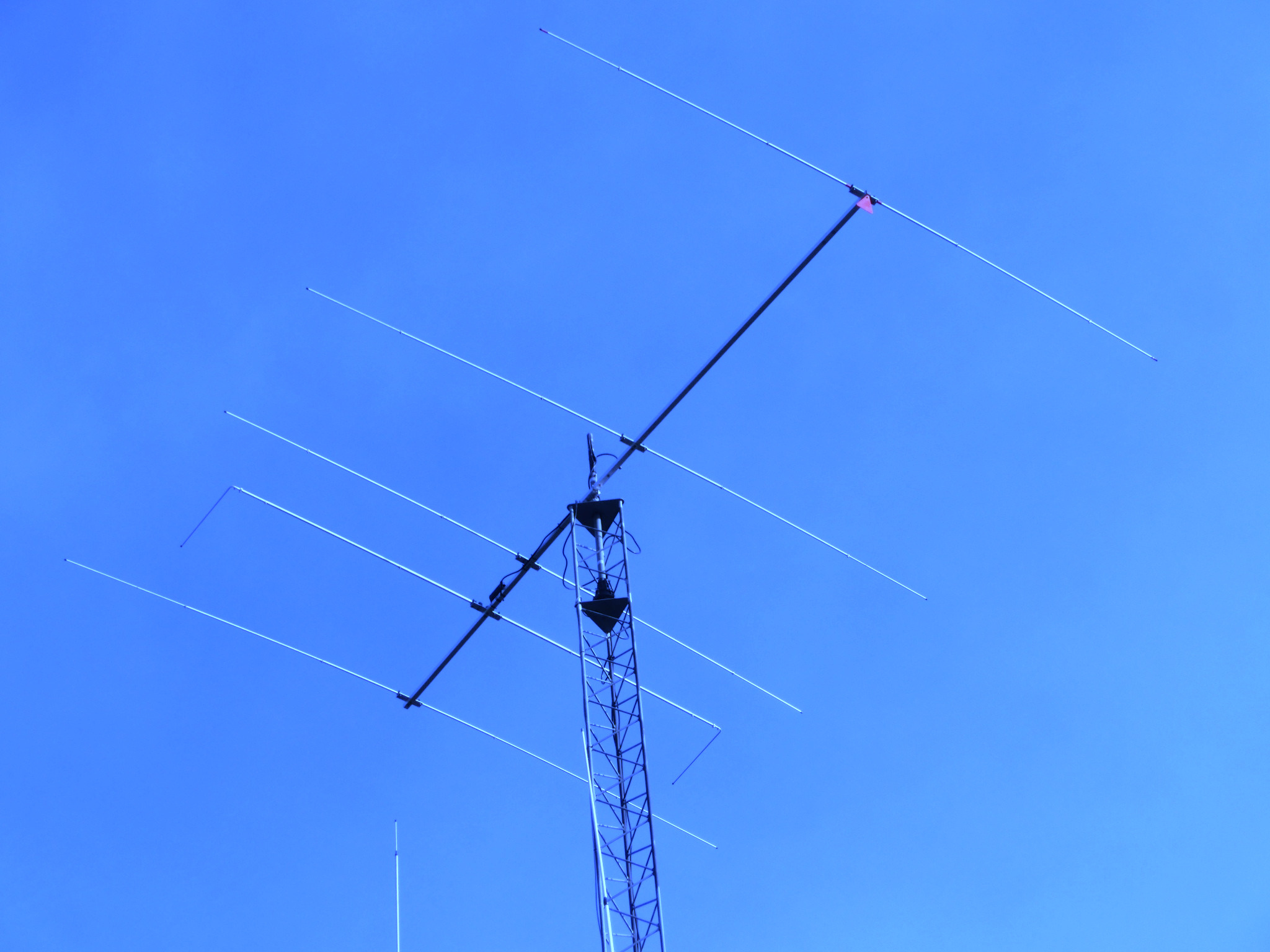

Son système d’éléments à phases opposées OP-DES a les 2 extrémités repliées vers l’élément réflecteur. Cela fournit 2 fonctions :

1. Tout d’abord, la phase dans chaque section d’extrémité est en opposition (opposition de phase) et donc s’annule, ce qui permet de réduire/supprimer les lobes secondaires.
2. De plus, ces sections d’extrémité agissent comme des contrôleurs d’impédance, éliminant ce travail du premier directeur. Rendant ainsi le réglage de l’antenne beaucoup plus facile. L’élément DES a des sections d’extrémité réglables afin qu’un réglage précis du SWR soit possible.

Coté performances, nous avons :

• Gain : 7,2 dBi (5,06 dBd) à 27 500 MHz
• F/B : 20,44 dB à 27 500 MHz
• Gain maximal : 7,50 dBi (5,36 dBd)
• Gain à 10 m au dessus du sol : 12,64 dBi (10,50 dBd)
• Crête F/B : 21,23 dB
• Puissance nominale : 5 KW, bon perso j’ai 100 W…
• Longueur de la flèche (boom): 2,1 m
• Poids : 4,84 kg
• Rayon de braquage : 3,34 m
• Charge de vent : 0,22 m²
• Résistance vent (rafales sans glace) : 160 km/h (options disponibles si besoin de plus).


INFO : En imaginant un gain moyen de +6dB vous multiplierez la puissance de votre émetteur par 4. Donc pour 100 W la puissance apparente rayonnée sera de 400 W. Pour  un gain de +10dB c’est x10 donc 1000 W pour 100 W, si si ! Les amplis c’est bien mais une bonne antenne bien réglée c’est mieux 😉

Performance en stacking (empilage)

• Distance d’empilage : 5,0 à 6,5 m (6,0 m recommandés)
• x2 : Gain empilé à un espacement de 6,0 m : 10,51 dBi (8,37 dBd)
• x2 : F/B empilé : 12,20 dB
• x2 : Gain empilé avec un espacement de 6,0 m à 10 m du sol : 15,43 dBi (13,29 dBd)

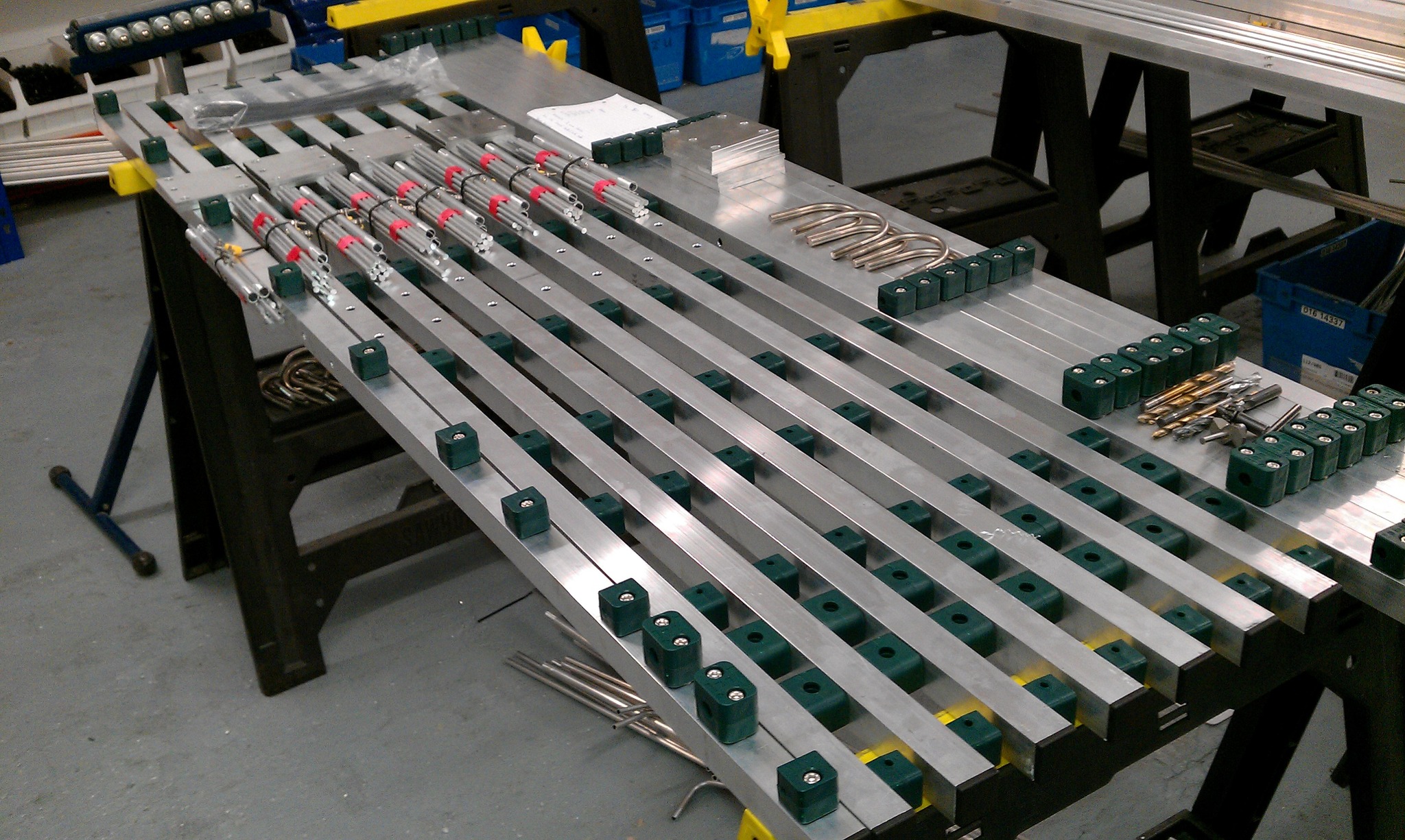

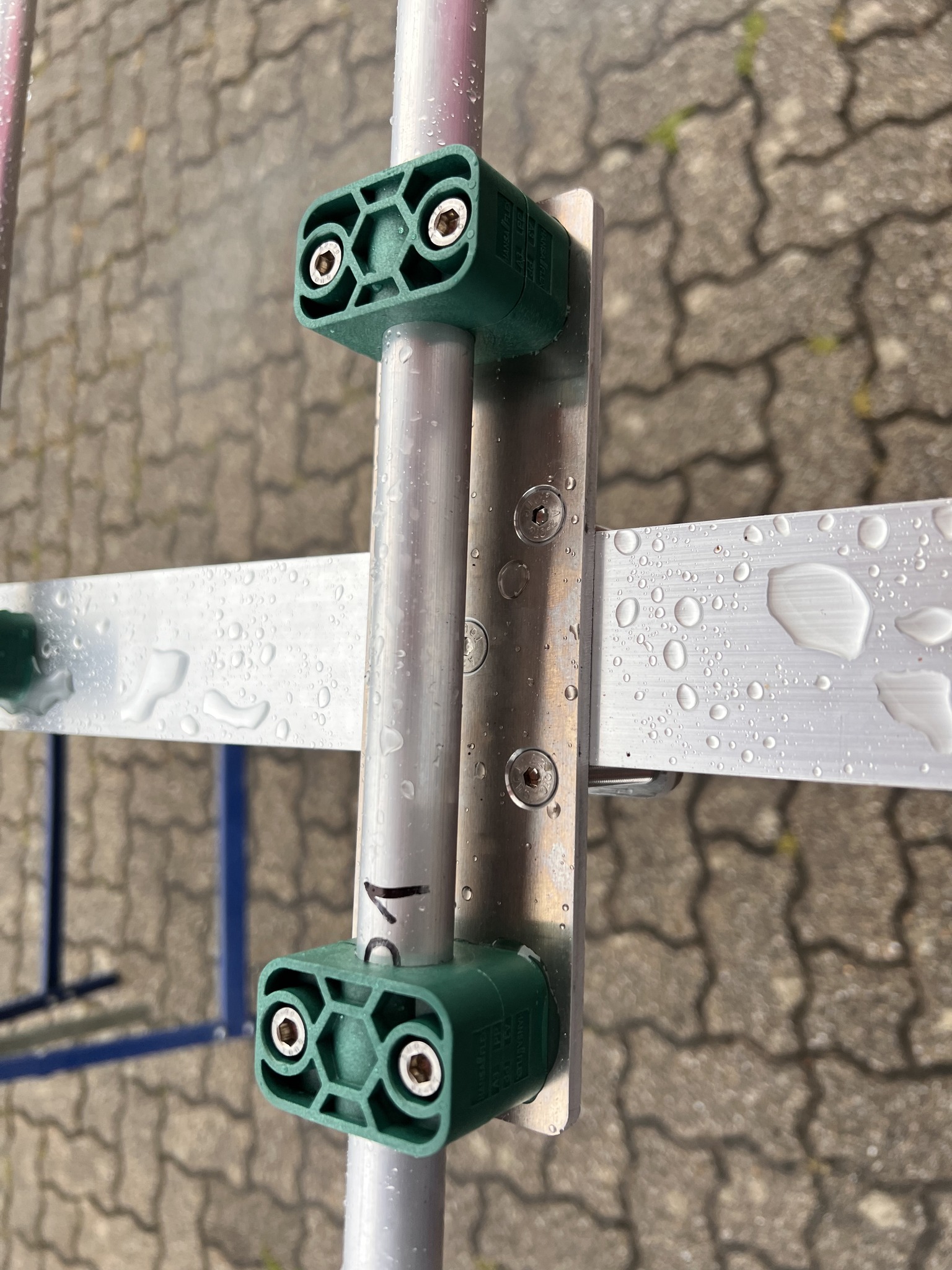

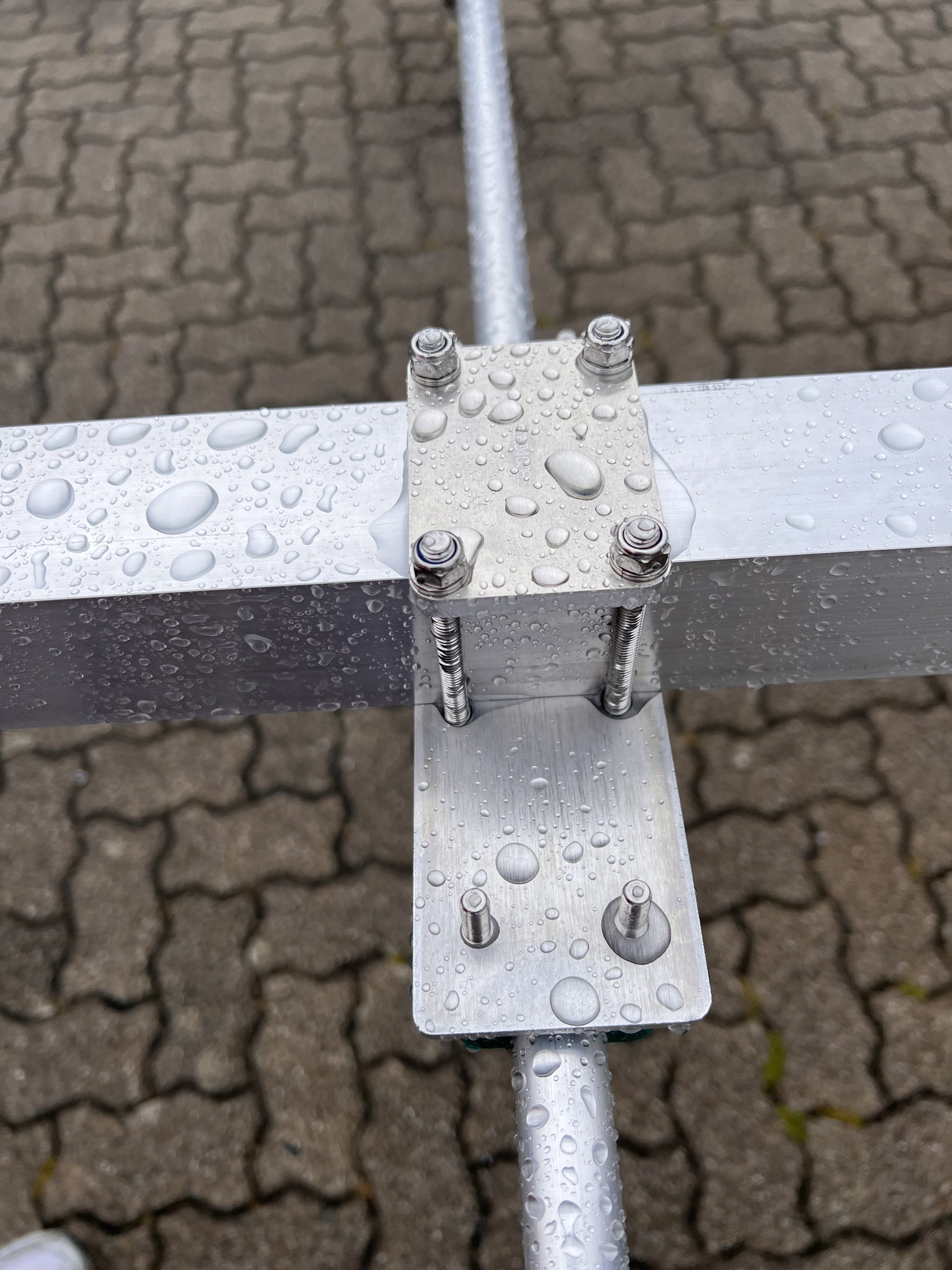

Raccords et visserie en acier inoxydable de qualité marine, pinces d’isolation d’origine Stauff, flèche (boom) et éléments fabriqués en usine avec un haut niveau de précision. Concernant les parties en aluminium il s’agit d’ALU 16SWG.

Prix & Achat ? Site du constructeur pour cette antenne ICI (difficulté pour créer un compte) ou chez WiMo ICI

INFO : Commentaire récent négatif sur e.ham.net à cause de la qualité générale de fabrication de cette marque. Je n’en sais pas plus.
