Dans la famille « encore un problème » je voudrais une panne du rotor d’antenne 😉
Et oui mon rotateur (en français) est HS ! Après démontage et analyse, il s’avère qu’une roue dentée à perdue quelques dents et comme dirait l’autre « ça empêche de tourner rond ». Il est plus qu’amorti il a bien fonctionné pendant des années et les choses ne durent pas éternellement ! Du coup je me suis mis en quête d’un remplaçant. Et ben si on veut du solide ça douille pas mal ! Mais je n’ai qu’une petite antenne toute légère je n’ai donc pas besoin d’un truc à 400 ou 500€ ou plus…
Après moult recherches j’ai trouvé sur Amazon usa un rotateur neuf complet de marque RCA, avec sa console numérique, sa télécommande pour 130€ + 20€ de port. A noter que sur Amazon France c’est avec le port. Il s’agit du rotateur d’antenne extérieure programmable RCA VH226E ou VH226F (c’est exactement le même, c’est juste la dénomination qui change). Attention dans les 2 sites (USA & FR) la console est alimentée en 110 V~ (prévoir un transfo 220->110. Voir plus bas) Attention la livraison depuis ces sites n’est plus possible (05/20324) Désolé…
Il supporte une antenne d’environ 35 kg (ce qui est largement suffisant dans mon cas). Pour le vent pas facile à savoir exactement mais ça devrait résister à un vent continu de 40/60 km/h mais je n’ai rien trouvé concernant les rafales de vent. Selon l’expérience de certaines personnes ce serait plus. J’ai lu des témoignages d’OM qui l’ont gardé plus de 8 ans avec une directive 4 éléments, bon ok… A mon avis c’est quand même plus prévu pour les petites antennes. Bien que j’ai monté ma vielle directive 4 el sur un rotor pour tv et je n’ai pas eu de pb sur le rotor (jusqu’à maintenant, 3 années d’utilisation) et avec du gros vent. Donc faut voir.
Ha ben c’est sûr c’est pas du Yaesu€… Si vous voulez du très solide, bien costaud alors y’ a pas le choix faudra y mettre le prix : Allo Yaesu ! Sinon on fait comme on peut surtout si on peut peu comme dirait l’autre.
Bref retournons à nos moutons ou plutôt à notre rotor, sa console à affichage numérique est pratique, elle affiche sur 2 digits l’angle de l’antenne (ajouter 0 à l’affichage. Ex: 27 affiché = 270°). Elle permet aussi de mémoriser 9 (je crois) positions ce qui permet de positionner automatiquement l’antenne dans la direction mémorisée en un seul appui (pratique). Il y a aussi un bouton « d’initialisation » qui comme son nom l’indique est utile pour initialiser la position de référence. De plus on peut piloter la console à l’aide de sa télécommande.
- ATTENTION : La console est alimentée en 110 V alternatif il vous faudra un transformateur 220 V vers 110 V AC (100W devrait être suffisant). Entre 10 et 25€ neuf chez Aliexpress. Ceci dit je sais qu’il existe aussi en 220V
Exemple : Convertisseur 220VAC vers 110VAC 200W. Nécessaire pour alimenter la console. Perso j’ai un vieux transfo qui fera bien l’affaire.
J’ai trouvé une vidéo du produit.

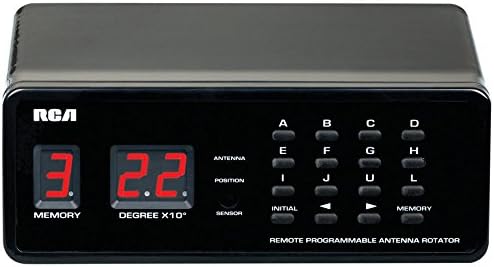

Et quelques photos commerciales.

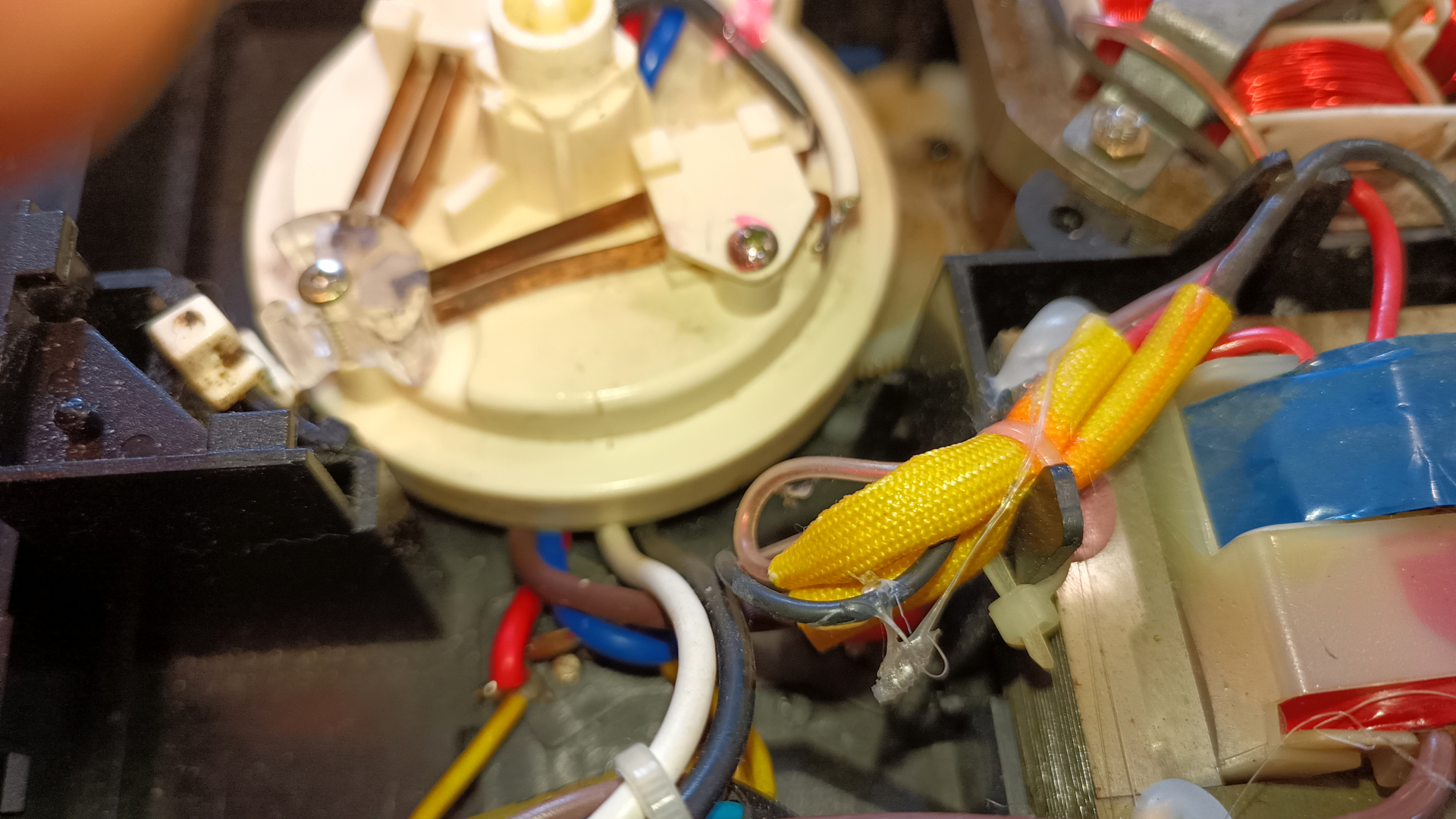

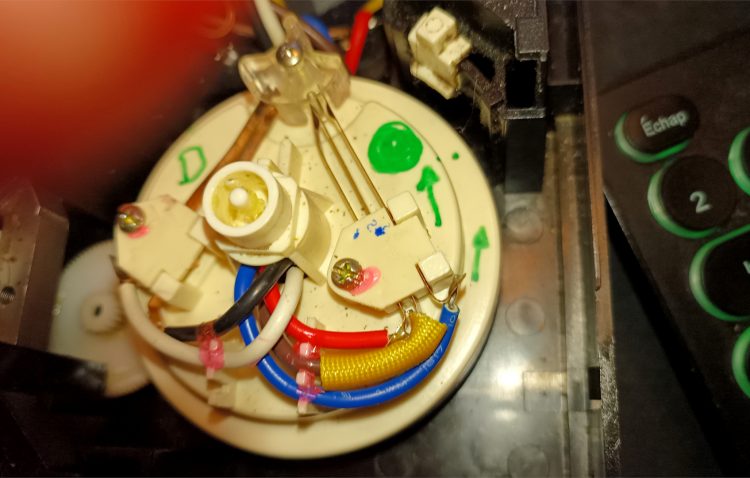

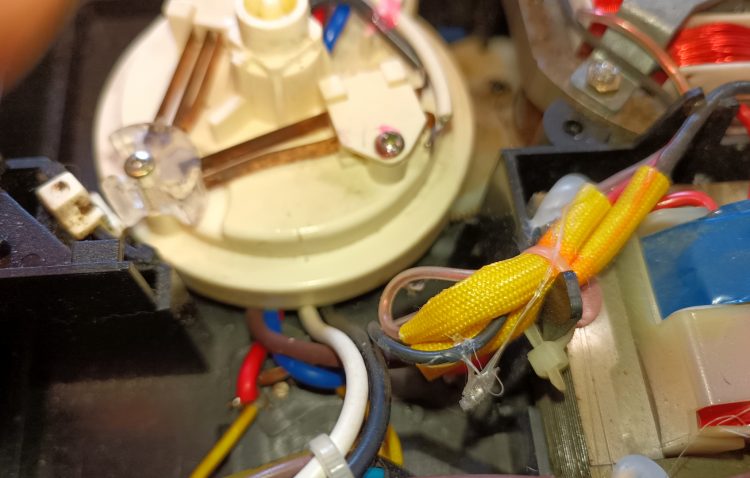

En attendant un nouveau rotor, j’ai gardé mon vieux rotor sur son mât et une partie de sa console. J’ai viré les engrenages cassés de la console ainsi que la mécanique de rotation (servait à indiquer la direction de l’antenne). Puis j’ai utilisé le câblage du système électrique de rotation de la console pour y installer en lieu et place un simple interrupteur à 3 contacts fugitifs (Utilisé en Gauche, Stop et Droite) et 2 condensateurs pour éviter les étincelles sur les contacts de l’inter. Alors on perd la capacité d’afficher la position de l’antenne mais bon ça dépanne et ça fait tourner l’antenne… Et puis, c’est aussi histoire d’utiliser au maxi ce vieux boitier.

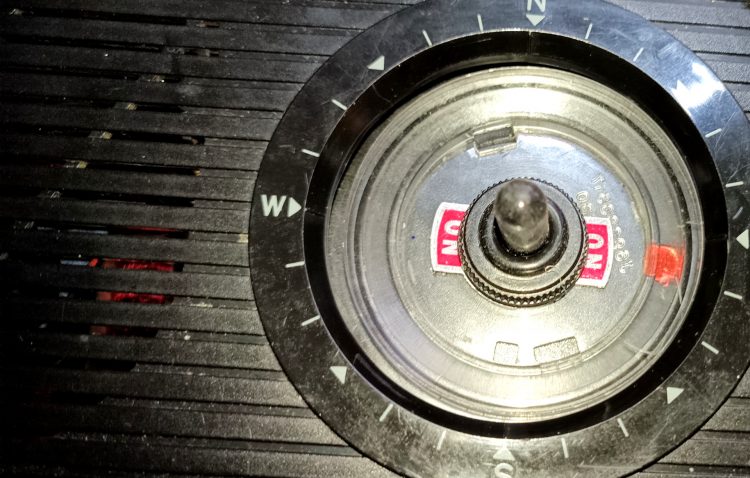

Update du 24/07/23 : Voilà j’ai fini la modif et ça fonctionne 🙂

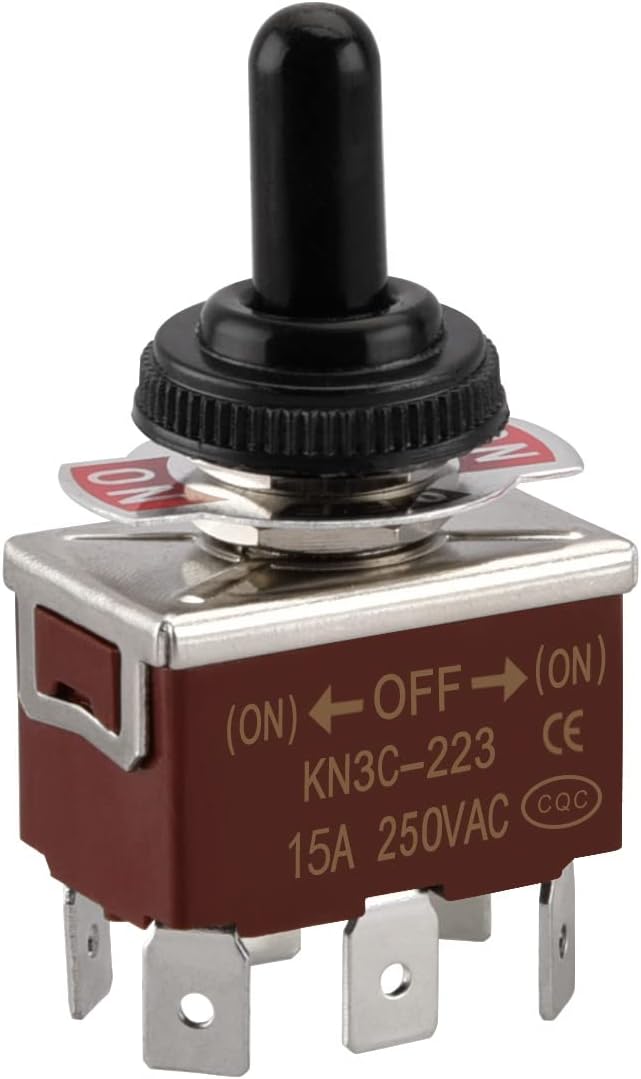

Inter. utilisé.
Le câblage sur l’inter est tout simple à faire :
Rouge Marron Bleu
◊—-||—◊—-||—◊
Blanc Noir Blanc (le même blanc. Faire un strap)
◊ ◊—||—-◊
Nota : —||— = Condensateur
N’oubliez pas d’ajouter les condensateurs « anti étincelle », pas obligatoire mais recommandé. J’avais des capas de 001-uF-400V. Ça fera l’affaire…
Même pour une utilisation simple (petite antenne TV), trouver un rotator à « petit prix » n’est pas facile, en occasion aussi c’est encore trop cher. Ce produit manque vraiment de concurrence !
Voilou pour les news de l’OM. 73 et bonnes vacances.
Je sais tout le monde s’en fiche mais bon j’aime bien partager mes manips 🙂
