Principe de fonctionnement d’une connexion Wi-Fi RTX

Mis à jour le : 18/02/2025 à 13:05

Veuillez noter qu’il s’agit d’une description des principes de base pour connecter un émetteur/récepteur radio via un répéteur WiFi, et non d’un tutoriel pratique et détaillé. Les émetteurs/récepteurs modernes permettent un accès à distance après configuration. Parfois, la station est installée dans un endroit où il n’y a pas de câble Internet, ce qui rend le WiFi indispensable, à condition qu’il soit suffisant… Si ce n’est pas le cas, un répéteur WiFi peut être une solution. Cependant, dans la mesure du possible, je recommande d’utiliser un câble Ethernet pour une connexion plus stable et fiable.

Comparaison entre le courrier postal et un réseau informatique domestique

Cette analogie montre comment les données sont transmises de manière fiable et sécurisée dans un réseau domestique, similaire à la manière dont une lettre est livrée par le service postal, avec une inspection supplémentaire à la douane pour les envois internationaux.

Courrier postal : Une lettre est envoyée (transportée) de l’expéditeur à la boîte aux lettres, triée au centre de tri, inspectée à la douane, puis livrée par le facteur à la boîte aux lettres du destinataire, qui connait l’adresse pour une éventuelle réponse.

Réseau informatique de la maison : Des paquets IP sont envoyés de l’appareil connecté au point d’accès Wi-Fi, amplifiés, si nécessaire, par le répéteur Wi-Fi, acheminés par la box Internet, traduits et sécurisés par la passerelle (généralement dans la box Internet aussi), ensuite envoyés chez votre FAI via la connexion WAN, et enfin reçus par l’appareil destinataire qui connait l’adresse pour une éventuelle réponse.

Un répéteur WiFi, également connu sous le nom d’amplificateur WiFi est un dispositif conçu pour étendre la portée de votre réseau WiFi existant.

Le principe de base du fonctionnement :

1. Connexion au réseau existant : Le répéteur WiFi se connecte d’abord à votre routeur WiFi principal (votre Box). Il capte le signal WiFi émis par la Box.
2. Amplification du signal : Une fois connecté, le répéteur amplifie le signal WiFi reçu. Cela permet de couvrir une zone plus large que celle couverte par le routeur seul.
3. Rediffusion du signal : Le répéteur rediffuse ensuite le signal amplifié. Les appareils situés dans la zone étendue peuvent alors se connecter au réseau WiFi via le répéteur.
4. Configuration : La configuration d’un répéteur WiFi est généralement assez simple. Il suffit de le brancher à une prise électrique, de le connecter au réseau WiFi principal via une interface web ou une application mobile, et de suivre les instructions pour synchroniser les paramètres réseau.
5. Placement : Pour une efficacité optimale, le répéteur doit être placé à un endroit où il peut capter un signal WiFi fort du routeur principal, tout en étant suffisamment proche de la zone où vous souhaitez étendre la couverture.

Bien, ensuite il faut savoir qu’un répéteur WiFi possède une adresse IP propre.

• Adresse IP locale : Lorsque vous configurez un répéteur WiFi, il se voit attribuer (généralement) automatiquement une adresse IP locale unique, différente de votre ordinateur et de votre Box, par votre routeur principal (en général la Box) via un protocole nommé DHCP (Dynamic Host Configuration Protocol). DHCP peut être désactivé si et seulement si vous effectuez tous les réglages vous même (adresse IP fixe). Cette adresse IP permet au répéteur de communiquer avec le routeur et les autres appareils sur le réseau local. C’est à dire tout ce qui se connecte à votre box, ordinateur, téléphone, TV, interface radio, que ce soit par câble, wifi etc…
• Accès à l’interface de configuration : L’adresse IP propre du répéteur est souvent utilisée pour accéder à son interface de configuration. Vous pouvez entrer cette adresse IP dans un navigateur web pour accéder aux paramètres du répéteur, où vous pouvez ajuster diverses options comme le nom du réseau (SSID), les paramètres de sécurité, etc.
• Trouver l’adresse IP du répéteur : Si vous ne connaissez pas l’adresse IP de votre répéteur, vous pouvez généralement la trouver en consultant la liste des appareils connectés à votre routeur principal (Box)
• Adresse IP fixe : Dans certains cas, il sera nécessaire d’utiliser une adresse IP fixe pour le répéteur au lieu de laisser le routeur lui attribuer une adresse IP dynamique.

Une adresse IP FIXE est parfois nécessaire. Si votre FAI ne propose pas cette option, sachez qu’il existe des solutions comme par exemple noip : https://www.noip.com/

La passerelle, dans le contexte d’un réseau domestique, fait généralement référence au routeur principal (Box) qui connecte votre réseau local (LAN) à Internet (WAN).

Voici comment, globalement, fonctionne un répéteur WiFi  avec une Box :

• Routeur principal, qui est votre Box mais aussi la passerelle (Gateway en anglais) : Le routeur principal agit comme une passerelle entre votre réseau local et Internet. Il gère le trafic réseau entre les appareils connectés localement et les serveurs externes sur Internet.
• Répéteur WiFi : Comme nous l’avons vu, le répéteur WiFi étend la portée du signal WiFi émis par le routeur principal (votre Box). Il capte le signal WiFi du routeur et le rediffuse pour couvrir une zone plus large. Attention, le répéteur lui-même n’agit pas comme une passerelle ; il dépend du routeur principal pour l’accès à Internet.
• Connexion des appareils : Les appareils situés dans la zone étendue se connectent au répéteur WiFi, qui à son tour communique avec le routeur principal (box). Le trafic Internet des appareils connectés au répéteur passe toujours par le routeur principal, qui sert de passerelle entre « l’intérieur » et « l’extérieur » (internet).
• Adresse IP de la passerelle : L’adresse IP de la passerelle est généralement l’adresse IP du routeur principal (Box) mais peut être différente.

La passerelle « est » le routeur principal, généralement la Box Internet (la box contient les fonctions de routage), qui connecte votre réseau local à Internet. C’est un peu comme un pont, une passerelle (surveillé) entre vos appareils de la maison et l’Internet à l’extérieur.

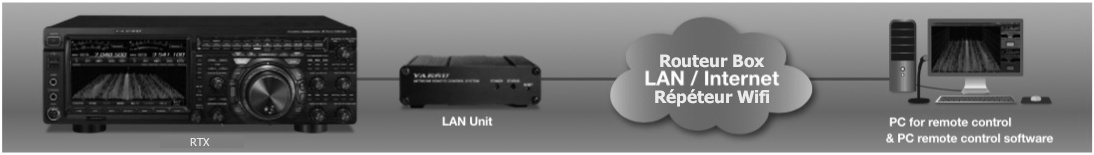

Dans le cas de notre radio :

Flux de données

1. De la radio à l’interface : Les données ou le signal audio de la radio sont envoyés à l’interface.
2. De l’interface au répéteur WiFi : Les données de l’interface sont transmises via WiFi au répéteur.
3. Du répéteur WiFi au routeur : Le répéteur rediffuse les données au routeur via WiFi.
4. Du routeur à Internet : Les données sont ensuite envoyées à Internet via la connexion du routeur.

Bien que nous ayons couvert les principes généraux, la mise en pratique peut s’avérer complexe. Si vous n’êtes pas à l’aise avec les paramètres réseau, il est possible que vous rencontriez des problèmes ou que vous interrompiez le fonctionnement de votre réseau. Il est donc conseillé de solliciter l’aide d’un informaticien ou d’une personne ayant des compétences spécialisées dans ce domaine.

• Notez tous les paramètres de votre réseau avant de les modifier afin de revenir à une situation fonctionnelle.
• Lisez la documentation
• Regardez des tutos vidéos sur le sujet

Si vous n’avez pas les compétences nécessaires, sollicitez l’aide d’une personne qui connait le domaine . Vous gagnerez du temps…

Bon courage 😉
