Ma nouvelle antenne

Je n’ai plus cette antenne, j’ai pour le moment une HFV5 5 bandes à trappes dont je suis satisfait (le 11/03/2022) car beaucoup plus discrète, lire mon article ici

Bonjour à tous,

étant donné que j’ai déjà investi dans un nouveau TX et quitte a anticiper complètement l’obtention de la licence, je vais changer ma Vector 4000 pour une antenne multibande, en l’occurrence la DIAMOND – CP-6SR – Antenne HF + 50 MHZ avec R2. Et si ça ce passe mal, et bien je pourrais à minima écouter dans de bonnes conditions…

Il s’agit d’une antenne verticale 6/10/15/20/40/80 avec le R-2 Radial pour 3650 à 3725 kHz. Il en existe beaucoup d’autres, bien plus efficaces et je sais que ce n’est pas l’antenne la plus performante qui soit mais elle répond bien à mes contraintes en termes de volume d’espace.  En effet, je n’ai pas beaucoup de place sur le toit ni ailleurs, notamment pour du 40 ou 80 M. Je sais qu’elle n’est pas très performante pour le 40 m et carrément faible pour le 80 m car elle est trop “petite” mais peu importe pour le 10 et 20 et un peu le 40 M elle fait le job. Pour un volume d’occupation réduit et c’est ce que je recherche pour le moment. Je verrais par la suite avec la licence, si je monte un pylône et des aériens adaptés à mon usage, mais pour le moment ce n’est pas nécessaire.

Bref, voyons ses caractéristiques générales :

Verticale pour les bandes amateur de 3,5 / 7/14/21/28 / 50 MHz, avec kit radial, la puissance maximale applicable est de 200 Watt (SSB), une impédance de 50 ohms, un VSWR de 1,5, avec 4,6 m de hauteur, et une longueur max radial 1,8 m, élément rayonnant courant continu directement à la terre afin de protéger l’équipement contre les surintensités et la foudre, la vitesse du vent maxi de 40m/s maximum, c’est à dire environ 144 km/h, connecteur MJ.
  • Bandes amateur de 3,5 / 7/14/21/28 / 50 MHz, avec le kit chargé radial fourni
  • 200W de puissance maximale (SSB)
  • Impédance 50 Ohms
  • VSWR mieux que 1,5
  • Hauteur 4.6 m
  • Longueur radiale maxi 1.80 m
  • Élément rayonnant à courant continu directement sur le sol afin de protéger l’équipement contre les surintensités et la foudre
  • Vitesse du vent max 40 m/sec (144 km/h)
  •  Ø 30 à 62 mm
  • Connecteur MJ

Elle est notée 3.8 avec 43 avis postés sur eHam.net donc ce n’est pas “une foudre de guerre”  mais elle fait le job et comme je l’ai dit plus haut, peu encombrante.

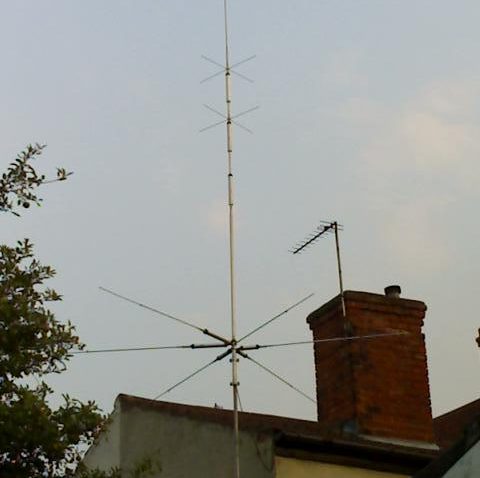

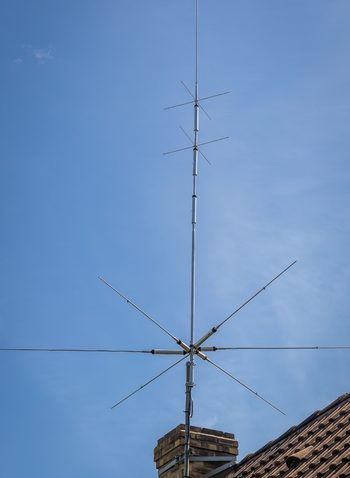

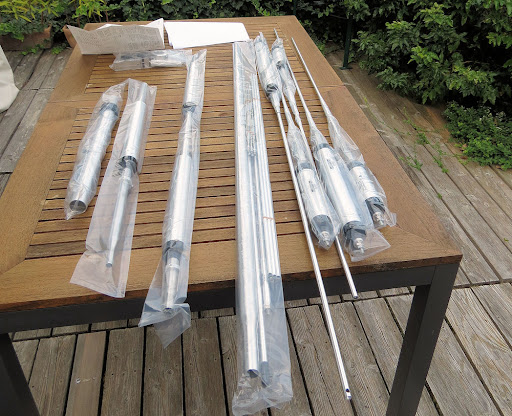

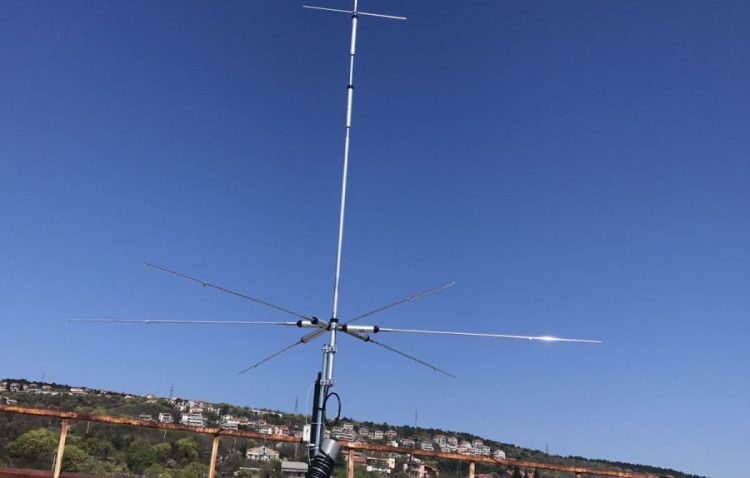

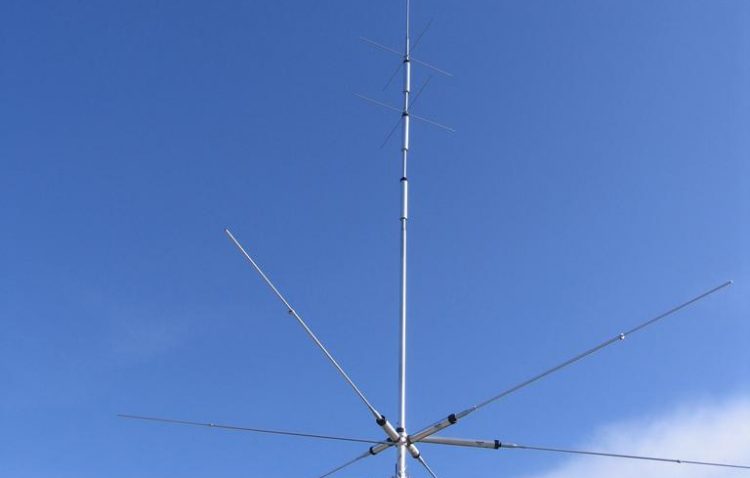

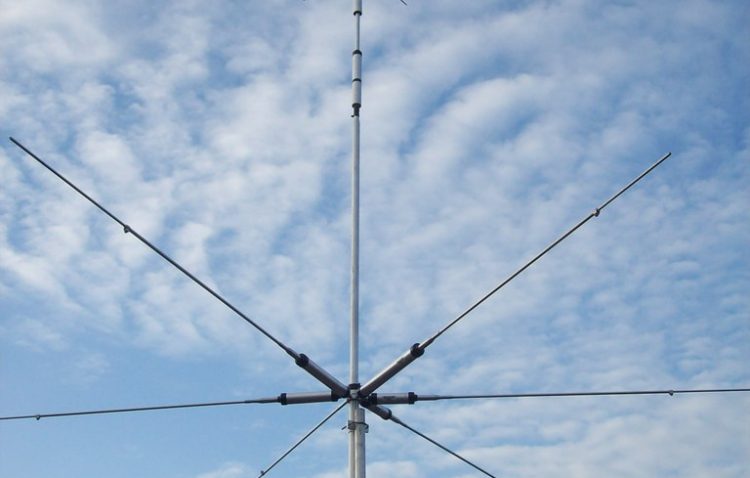

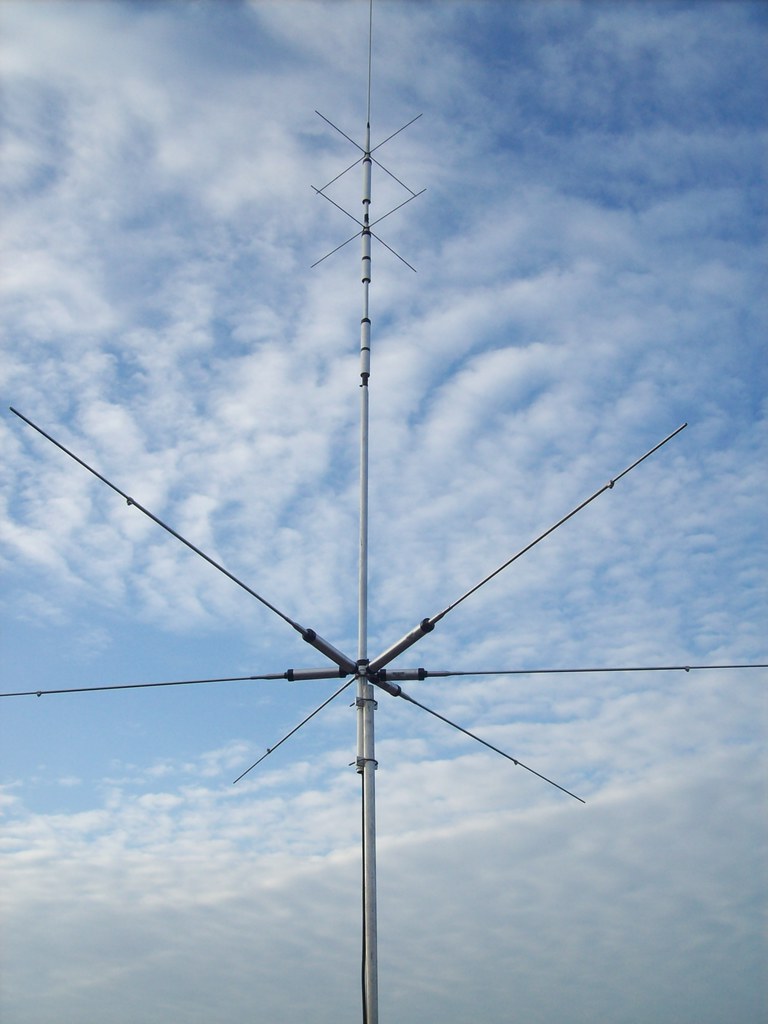

Vu que j’attends la mienne voici quelques images de l’antenne au travail trouvées sur le Web.

Voici quelques infos pour les réglages glanées sur le web

Radian du 80 mètres

  • La longueur à ajuster sur le radian est de 54 cm
  • La position du radian est à droite sur la bague du haut
  • Vérification du TOS avec l’analyseur MFJ 269
  • 1.1 de TOS à 3.486 MHz

Radian du 40 mètres

  • La longueur à ajuster sur le radian est de 47 cm
  • La position du radian est au centre sur la bague du bas
  • 1.1 de TOS à 7.046 MHz

Radian du 20 mètres

  • La longueur à ajuster sur le radian est de 49 cm
  • La position du radian est à gauche sur la bague du bas
  • 1.1 de TOS à 14.144 MHz

Radian du 15 mètres

  • La longueur à ajuster sur le radian est de 54 cm
  • La position du radian est au centre sur la bague du haut
  • 1.1 de TOS à 21.192 MHz

Radian du 10 mètres

  • La longueur à ajuster sur le radian est de 42 cm
  • La position du radian est à gauche sur la bague du haut
  • 1.2 de TOS à 29.185 MHz

Radian du 6 mètres

  • La longueur à ajuster sur le radian est de 42 cm
  • La position du radian est à droite sur la bague du bas
  • 1.3 de TOS à 50.050 MHz

Pour finir une vidéo trouvée sur YouTube

Ce n’est pas exactement la nouvelle CP-6SR mais c’est l’ancienne version. Le design est le même.

Voilà pour les news, je ferais les modifications de cet article lorsque j’aurais reçu et testé  la mienne. Sur toutes les bandes et aussi sur le 11 m. Je me doute que je vais devoir accorder le radian 10 m en conséquence et utiliser le tuner du 7300 pour optimiser tout ça. On verra.

Sur ce, je vous remercie d’avoir lu jusqu’au bout. Bon Dx  et à bientôt.
